При строительстве из несъемной опалубки правильная консолидация бетона играет ключевую роль. Если смесь уплотнена недостаточно, внутри могут образоваться пустоты, каверны и слабые зоны, что ухудшит прочность конструкции и сцепление с арматурой. В крайних случаях это даже может повлиять на несущие способности стен.
Но и переусердствовать с вибрацией тоже нельзя. Чрезмерная обработка глубинным вибратором может привести к вспучиванию стен, их деформации и даже к разрыву опалубки во время заливки. Поэтому важно понимать, какая интенсивность вибрации нужна, чтобы добиться равномерного уплотнения бетона, но не повредить конструкцию.
На форумах и среди строителей несъемной опалубки существует множество мнений о правильной технике вибрации. Некоторые предпочитают работать с небольшими портативными вибраторами, другие используют профессиональные глубинные вибраторы. Однако, независимо от метода, есть несколько базовых принципов:
- Оптимальная частота вибрации – от 8 000 до 12 000 вибраций в минуту (в зависимости от состава бетонной смеси).
- Глубина погружения – вибратор следует вводить вертикально, с шагом 40–60 см, постепенно перемещая его вверх.
- Время воздействия – обычно 5–15 секунд на точку, но важно следить за тем, чтобы бетон начинал равномерно оседать.
- Контроль заливки – работа идет слоями по 40–50 см за раз, чтобы исключить перераспределение смеси под избыточным давлением.
Качественная вибрация должна удалять пузырьки воздуха, но не вызывать расслоение бетона. Важно найти баланс между плотностью укладки и сохранением геометрии стен.
В следующем разделе разберем, какие ошибки чаще всего совершают при вибрации бетона в стенах из несъемной опалубки и как их избежать.
Современные блоки несъемной опалубки выдерживают вибрацию?
Многие споры о вибрации бетона при заливке стен из несъемной опалубки связаны с устаревшей информацией. Современные системы достаточно прочны, чтобы выдерживать внутреннюю вибрацию, и практически все производители рекомендуют этот метод для обеспечения качественной консолидации смеси.
Однако так было не всегда. Еще в конце 1990-х годов некоторые виды несъемной опалубки не имели достаточной жесткости для полноценной вибрации. Подрядчикам советовали использовать альтернативные методы, такие как прижимание блоков орбитальной шлифмашинкой, работа сабельной пилой без полотна или даже простое постукивание деревянным бруском. К сожалению, такие способы не обеспечивают достаточного уплотнения бетона, что приводит к образованию пустот и снижению прочности стен.
Еще более тревожным является тот факт, что некоторые строители до сих пор применяют устаревшие методы, рискуя качеством готового сооружения. Чтобы избежать проблем, перед заливкой бетона стоит ознакомиться с актуальной инструкцией по установке или обратиться за консультацией к техническому специалисту производителя несъемной опалубки.
Если в технической документации указано, что блоки не выдерживают внутреннюю вибрацию, стоит задуматься о переходе на более современную систему несъемной опалубки. Плохо уплотненный бетон не только снижает долговечность конструкции, но и негативно влияет на репутацию как подрядчика, так и всей технологии в целом.
Какие есть рекомендации по консолидации бетона в несъемной опалубке?
В 2003 году Ассоциация портландцемента (PCA) провела масштабное исследование качества укладки бетона в стенах из несъемной опалубки. Тестировались различные конструкции: панели с ядром 100 и 150 мм, а также системы screen grid и waffle grid. В эксперименте использовались угловые элементы, перемычки и разные составы бетонной смеси – с осадкой конуса 75 мм, 150 мм и 200–250 мм. Заливка выполнялась разными методами: ручным постукиванием, вибрацией с помощью пил, шлифмашинок, деревянных брусков и внутреннего глубинного вибратора. Также применялся самоуплотняющийся бетон (SCC).
Результаты исследования показали, что бетон с низкой подвижностью (осадка конуса 75 мм) в любом случае плохо уплотняется, вне зависимости от выбранного метода. По данным отчета, внешняя вибрация с использованием молотков, сабельных пил или орбитальных шлифмашинок не давала значительного улучшения уплотнения бетона.
При использовании бетона средней подвижности (осадка 150 мм) результаты немного улучшились, но все же уступали по качеству консолидации бетону, уложенному с помощью глубинного вибратора. Высокоподвижные смеси (200–250 мм) и самоуплотняющийся бетон (SCC) обеспечивали хорошее уплотнение с минимальной вибрацией.
Полный отчет RD-134 «Консолидация бетона и риск образования пустот в стенах из несъемной опалубки» доступен для скачивания, а печатную версию можно заказать через PCA.
Дополнительные рекомендации по укладке бетона и методам вибрации можно найти в нормативах ACI 318, а также в технических руководствах производителей глубинных вибраторов. Следование проверенным рекомендациям – залог прочности и долговечности стен из несъемной опалубки.
Глубинный вибратор требует навыков использования?
Согласно исследованию Ассоциации портландцемента (PCA), внутренняя вибрация обеспечивает качественную консолидацию бетона с осадкой конуса 150 мм и выше. В качестве альтернативы можно использовать текучие смеси с высокой подвижностью, такие как самоуплотняющийся бетон (SCC), однако они требуют практически герметичной опалубки и обходятся дороже из-за добавления суперпластификаторов.
Фред Освальд, президент Oztec Industries, отмечает, что в большинстве случаев вибрация традиционных бетонных смесей экономически выгоднее, так как SCC и добавки увеличивают стоимость смеси.

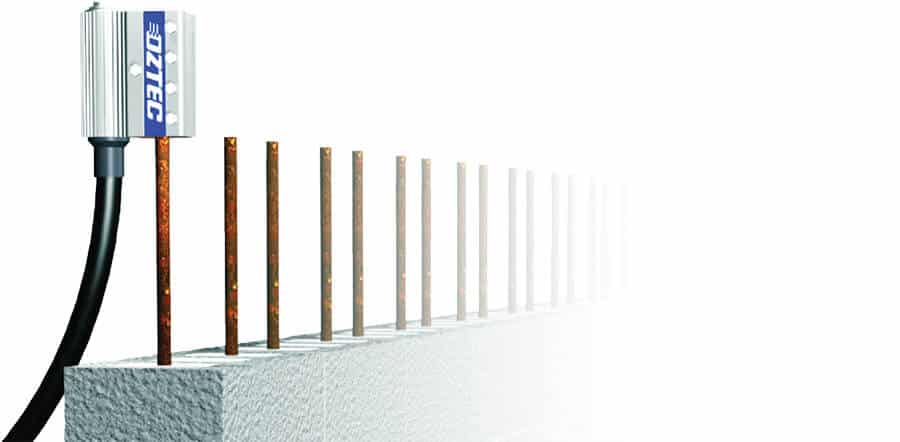

Для работы с несъемной опалубкой Освальд рекомендует использовать глубинный вибратор с головкой диаметром 19 мм (¾ дюйма), но окончательный выбор зависит от ширины блоков и состава бетона. Если смесь более жесткая и имеет осадку конуса 100 мм или ниже, может потребоваться вибратор с большей головкой.
Однако не менее важно, чем правильный инструмент, – это опыт оператора. Глубинный вибратор должен вводиться вертикально, а затем медленно извлекаться, позволяя воздуху подниматься вверх. Оптимальная скорость движения — около 75 мм в секунду, чтобы пузырьки успевали выходить.
Если бетон укладывается слоями, кончик вибратора должен проходить на 75–150 мм в предыдущий слой, обеспечивая связность и отсутствие разделения между слоями. Каждый раз при вибрации формируется зона уплотнения, и важно, чтобы эти зоны перекрывали друг друга, создавая равномерное уплотнение по всей высоте стены.
«Вибрация должна выполняться системно и методично», — подчеркивает Освальд. Только так можно добиться качественного бетонирования стен из несъемной опалубки, без пустот, расслоений и снижения прочности конструкции.
Углы и перемычки стен — особые зоны
Иронично, но именно те участки стен, которые требуют максимальной прочности — углы и перемычки над проемами — чаще всего страдают от плохого уплотнения бетона. Это связано с тем, что в этих зонах арматура располагается наиболее плотно, а сама несъемная опалубка испытывает повышенные нагрузки. Однако уменьшение вибрации в этих местах — ошибка, так как именно здесь бетон должен быть уплотнен особенно тщательно.
Чтобы избежать проблем, дополнительно усиливайте углы. Каждый производитель несъемной опалубки предлагает рекомендации по снижению подвижности блоков в этих зонах. Обычно применяют фанерные щиты, пластиковые стяжки, армированный скотч или дополнительные подпорки. Установка временных подпорных элементов снижает риск деформации углов и помогает сохранить правильную геометрию стен во время заливки.
При монтаже перемычек и оконных проемов рекомендуется устанавливать дополнительную опору по обе стороны каждого проема, чтобы снизить нагрузку на форму. Также стоит обратить внимание на область под оконным проемом, так как бетон в этом месте должен заливаться отдельно и тщательно вибрироваться.
Соблюдая эти рекомендации, можно избежать образования пустот в критически важных местах конструкции, обеспечивая прочность и долговечность стен из несъемной опалубки.
Выбор размера глубинного вибратора для стен из несъемной опалубки
Правильный выбор глубинного вибратора – один из ключевых факторов качественного уплотнения бетона в стенах из несъемной опалубки. Исследования показывают, что слишком малый диаметр рабочей головки приводит к слабой консолидации, а слишком большой – может создать риск разрыва опалубки.
Эксперименты Ассоциации портландцемента (PCA) показали, что вибратор с головкой диаметром 19 мм создает зону уплотнения около 150 мм. Однако использование такого вибратора требует слишком частого погружения – примерно каждые 30 см, что делает процесс длительным и неудобным.
Опытные строители отмечают, что тонкие «карандашные» вибраторы часто не справляются с задачей, так как их зона влияния слишком мала. Российские подрядчики, работающие с несъемной опалубкой, рекомендуют использовать глубинные вибраторы с головками 40–45 мм. Это позволяет добиться оптимального уплотнения бетона без риска повреждения стен.
Если толщина бетонного сердечника в стене составляет 150 мм, лучше всего подходят вибраторы с головкой 38–45 мм. Для стен шириной 200 мм и больше рекомендуется использовать вибраторы с головкой 50–65 мм.
Также важно учитывать зону воздействия вибратора. При заливке бетона необходимо, чтобы зоны уплотнения перекрывали друг друга, а вибратор погружался не менее чем на 10–15 см в предыдущий слой, если заливка ведется в несколько этапов.
Грамотный подбор вибратора позволяет избежать пустот, обеспечить равномерное распределение смеси и создать прочную монолитную стену, сохраняя геометрию несъемной опалубки.
